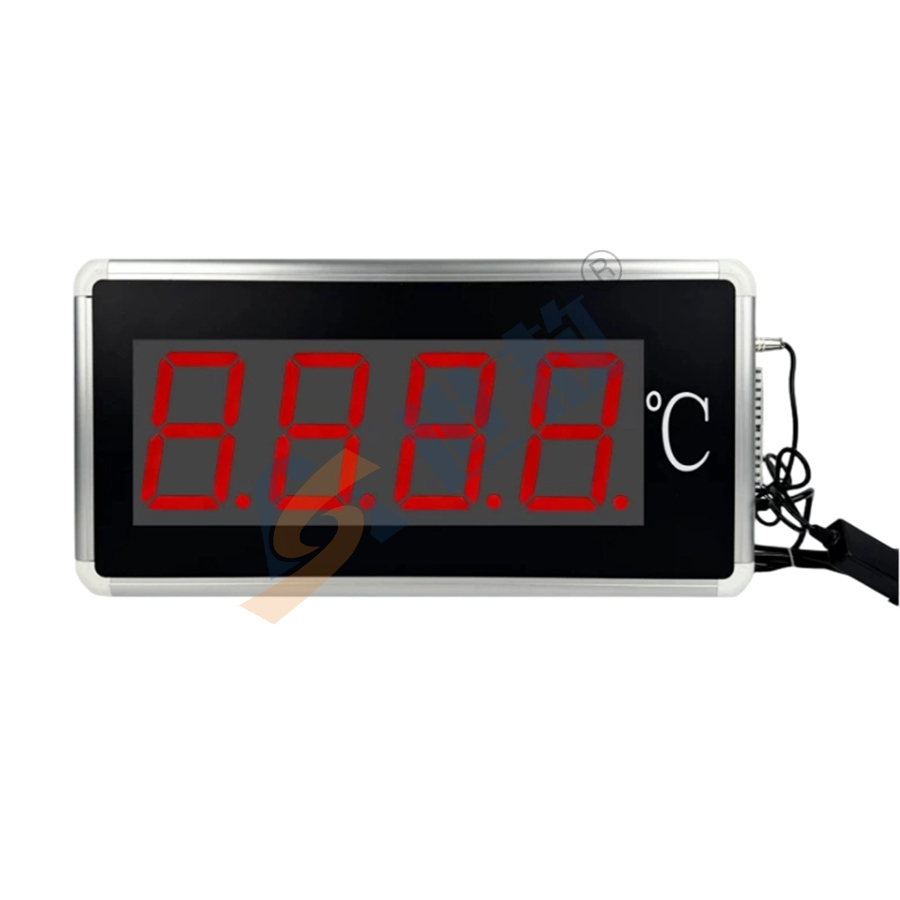

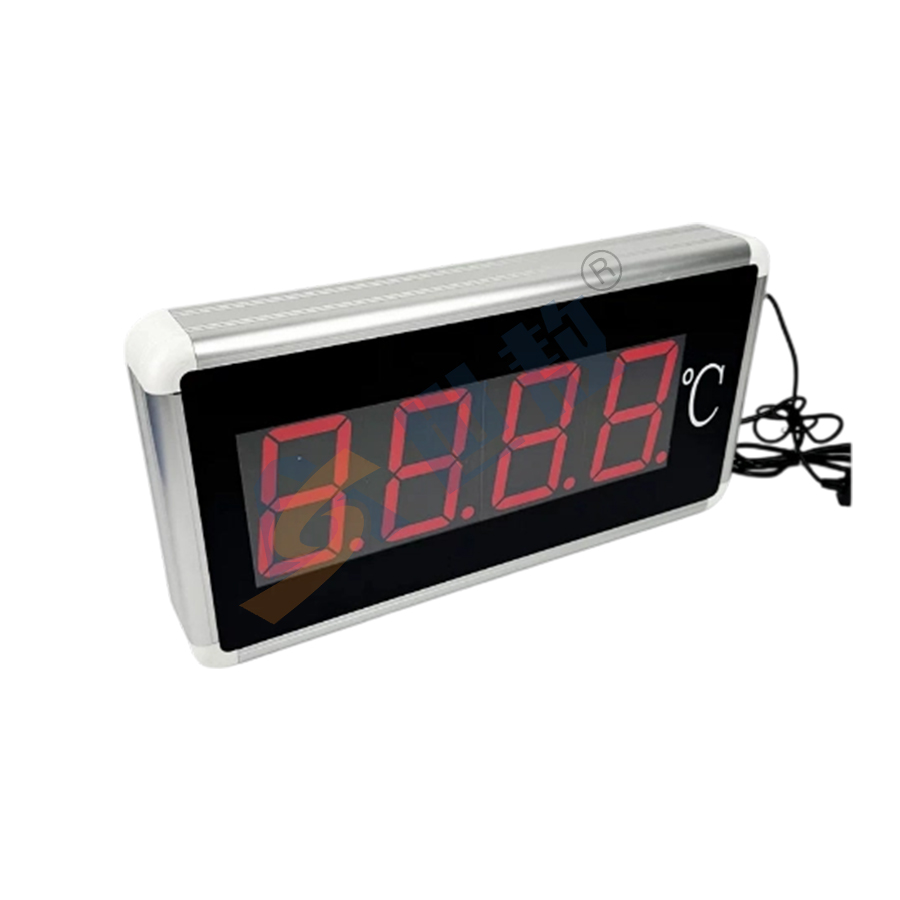

抗干扰抗隔离大屏温度显示器SA-DP05AG1

立即咨询立即咨询

咨询电话： 13606179493 13665156968

产品详情

技术指标

1 基本误差： ≤±0.5%F.S±1个字

2 输入类型：热电偶、热电阻通用输入

其它信号输入订货时注明：4～20mA(负载250±100Ω),1～5V(负载≥100kΩ)

3 继电器触点输出： AC220V/5A（阻性负载）

4 外型尺寸：常规尺寸550mm*280mm*70mm(其它尺寸参照选型说明或按要求定制)

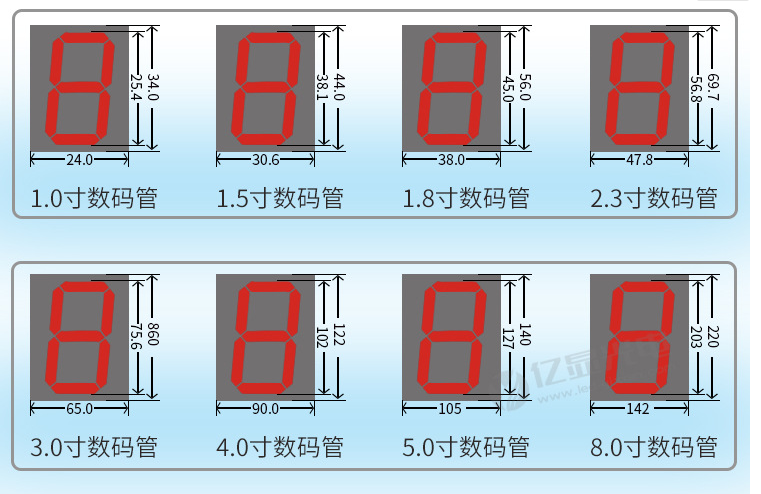

5 LED规格： 5寸数码管（四位显示）详见LED尺寸表

6 操作方式：按键操作器（标配），遥控器（选配）

7 仪表工作电源： AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货

8 工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所

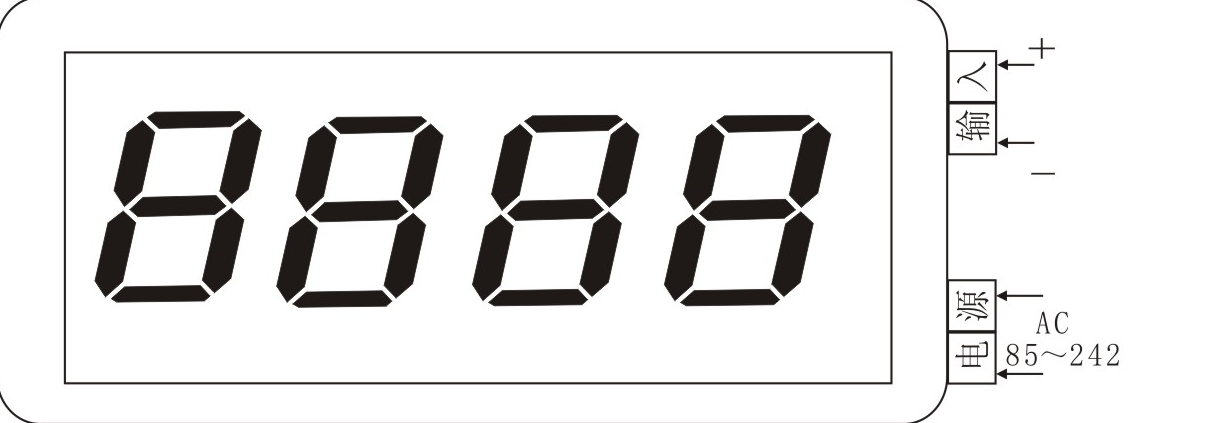

产品面板

显示窗：正常显示情况下显示温度测量值；在参数修改状态下交替显示参数符号和参数值。

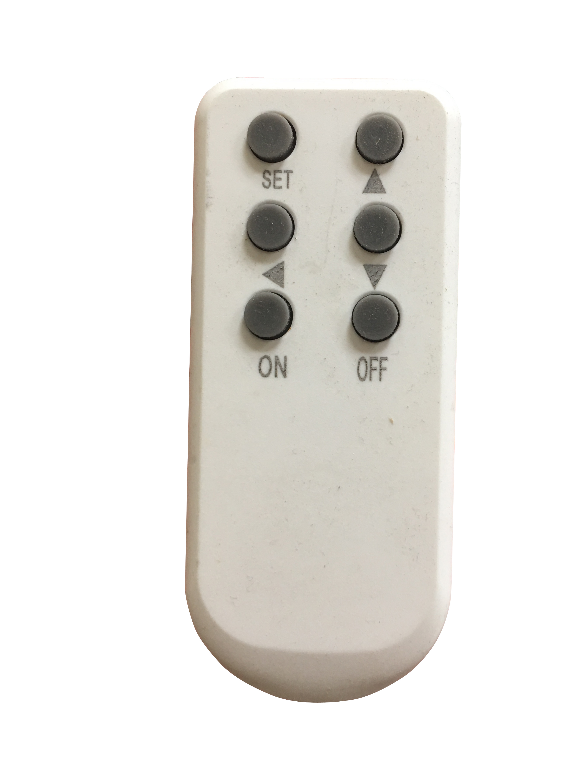

（选）遥控器按键

参数代码及符号

（仪表根据设置只开放表中相对应的参数项）

序号		提示符	名称	设定范围	说明	出厂值
0		--	温度设定值	由DIL、DIH决定	按▲键3秒直接可修改设定值	50.0

菜单	1	AL1	第一报警	由DIL、DIH决定	第一报警设定值	300.0
	2	AL2	第二报警		第二报警设定值	100.0
	3	SC	误差修正	-50.0~50.0	测量值有误差时可以通过此项值加或减修正	0.0
	4	P	比例带	0～400	其决定了系统比例增益的大小, P越大,比例的作用越小, 过冲越小, 但太大会增加升温时间；设置P=0，仪表转为二位式控制状态	15.0
	5	I	积分时间	0～2000	设定积分时间，以解除比例控制所发生之残余偏差,太大会延缓系统达到平衡的时间,太小会产生波动。	240
	6	D	微分时间	0～200	设定微分时间，以防止输出的波动, 提高控制的稳定性。	30
	7	T	控制周期	2～ 120S	出厂时SSR为2秒；继电器为10秒	10
	8	HY	主控回差	0.1～100.0	只有在二位式控制时(P=0)才有意义	1.0
	9	At	自整定参数	ON/OFF	OFF—关闭自整定功能；ON—开启自整定功能，选择ON后只对仪表在该工作状况下进行一次自整定后，即自动改回OFF	OFF
	10	LOC	电子锁	0～50	当LOC=0时，可修改所有参数；当LOC=1时，只能修改温度设定值；当LOC＞1时，不能修改所有参数	0
	11	SN	输入类型	－	CU50、PT100、K、E、J、T、S、0-5V、1-5V	S
	12	DP	显示精度	0～3	-----	1
	13	DIL	量程下限	起点到DIH	设定值输入的下限值，不影响显示范围	0
	14	DIH	量程上限	DIL到满量程	设定值输入的上限值，不影响显示范围	400
	15	CH	变送转换	S/A	S:0-10mA A:4-20mA	A
