开环标定传感器振动台采集系统
开环标定传感器振动台采集系统开环标定系统由扫频信号发生器产生所需频率或扫频信号，经过功率放大器放大后，驱动标定振动台产生振动。标定振动台上的标准加速度传感器拾取振动信号，再通过电荷放大器转换成电压，最后由动态采集器接电脑软件分析，完成数据记
产品详情
开环标定传感器振动台采集系统
产品概述

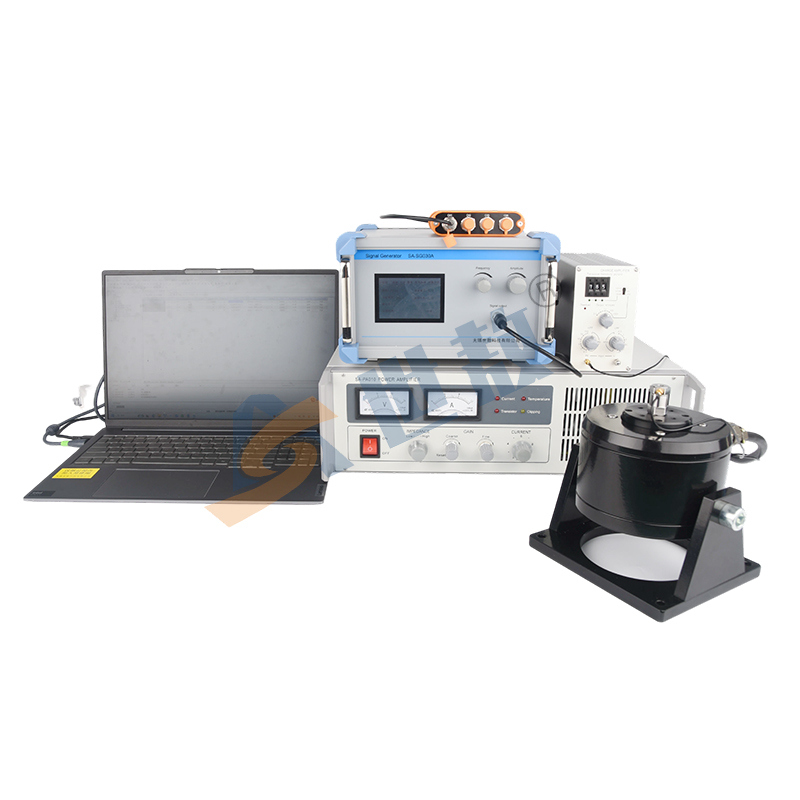

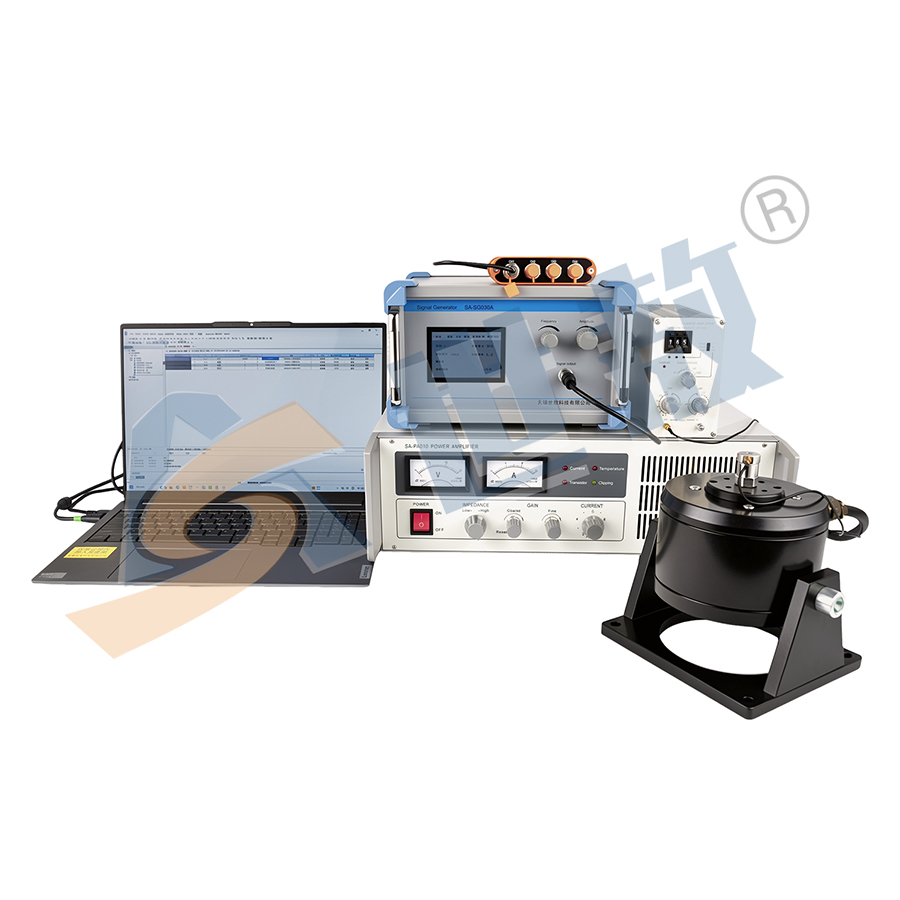

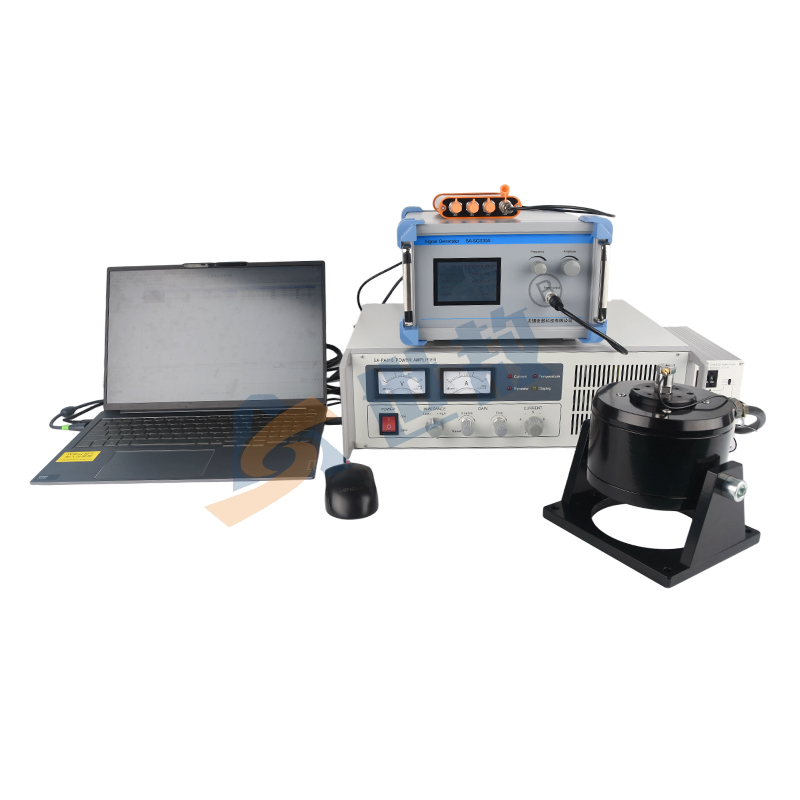

开环标定系统由扫频信号发生器产生所需频率或扫频信号，经过功率放大器放大后，驱动标定振动台产生振动。标定振动台上的标准加速度传感器拾取振动信号，再通过电荷放大器转换成电压，最后由动态采集器接电脑软件分析，完成数据记录。整个系统采用开环控制，信号单向输出，不自动调节，结构简单、操作便捷。
SA-JZ005TB（50N标定振动台）
SA-PA010(功率放大器）
SA-SG030A（扫频信号发生器） SAPC0100BD（标准加速度传感器）
SAPE01（电荷放大器） SA1804A（四通道动态数据采集器）
标定振动台组合参数说明
标定振动台
| 参数项 | SA-JZ005TB | SA-JZ045TBD | SA-JZ010TB | SA-JZ020TB |
| 产品类型 | 小型电动式振动台 | 振动台 | 标准振动台 | 振动台 |
| 最大激振力 / 额定出力 | ≥50N（正弦 peak） | ≥45N pk | ≥100N pk（200N 风冷） | 200N（正弦 / 随机峰值） |
| 最大振幅 | ±5mm | 8mm pk-pk | 12.7mm pk-pk | ±10mm |
| 最大峰值速度 | 1.5m/s | 1.65m/s pk | 1.4m/s pk | — |
| 最大峰值加速度 | 200m/s2 | 45g pk（空载） | 55g pk（空载） | 30g pk |
| 最大输入电流 | ≤7A | 5A rms | 15A rms（25A 风冷） | ≤14A rms |
| 频率范围 | 5Hz-12kHz | 10-18kHz | 5-10kHz | DC-4kHz |
| 可动部件质量 | 0.25Kg | 100g | 190g | 0.68Kg |
| 支撑刚度 | 4N/mm | 12N/mm | 5.6N/mm | 3N/mm |
| 外形尺寸 | Φ138×154mm | Φ148×140mm | Φ190×160mm | Φ180×245mm |
| 重量 | 8.5Kg | 8.5Kg | 15Kg | 19Kg |
| 输出 / 连接方式 | 台面 Φ64/M5 | 台面 Φ29/M5 | 台面 Φ40/M5 | 顶杆和台面 / M5 |
| 推荐配套功放 | SA-PA010 | SA-PA020 | SA-PA050 | BYD-PA050 及以上 |
| 动圈直流电阻 | 0.7Ω | — | — | 0.8Ω |
| 安装尺寸 | 152×128/4-Φ8mm | — | — | 200×160/4-Φ10mm |
功率放大器
| 参数分类 | 参数名称 | SA-PA010 | SA-PA020 | SA-PA050 |
| 基础指标 | 额定输出功率 | 100VA | 200VA | 500VA |
| 额定输出电压 | 10Vrms | 16Vrms | 25Vrms | |
| 额定输出电流 | 10Arms | 12Arms | 20Arms | |
| 输入阻抗 | ＞10kΩ | ＞10kΩ | ＞10kΩ | |
| 频率特性 | 频率响应（直流） | 0-50kHz±1dB | 0~50kHz±1dB | 0-50kHz±1dB |
| 频率响应（交流） | 20-50kHz±1dB | 20~50kHz±1dB | 20-50kHz±1dB | |
| 满功率频率范围 | 20-5kHz | 20~5kHz | 20-5kHz | |
| 降额功率频率范围 | 0-50kHz | 0~10kHz | 0-50kHz | |
| 增益指标 | 低阻抗增益 | 5V/V±2dB | 7V/V±2dB | 10V/V±2dB |
| 高阻抗增益 | 5A/V±2dB | 8A/V±2dB | 16A/V±2dB | |
| 失真与信噪比 | 低阻抗非线性失真 | ＜0.5% | ＜1% | ＜1% |
| 高阻抗非线性失真 | ≤1% | — | — | |
| 低阻抗信噪比 | ＞80dB | ≥80dB | ≥80dB | |
| 高阻抗信噪比 | ＞60dB | ≥60dB | ≥60dB | |
| 保护与指示 | 输出限流 | 可调 | 3~12Arms 可调 | 5-20Arms 可调 |
| 过热保护 | 输出晶体管温度保护 | ≤85℃±5℃ | ≤85℃±50℃ | |
| 指示功能 | 失效指示、削波指示 | 电压 / 电流指示、削波指示 | 电压 / 电流指示、削波指示 | |
| 电压 / 电流表误差 | — | ±5% | ±5% | |
| 电气与物理 | 供电电源 | 220V±10%，50Hz±2Hz | AC220V 50Hz 2A | AC220V 50Hz 5A |
| 外形尺寸 (宽 × 高 × 深) | 449×132.5×320mm | 450×150×385mm | 440×132.5×480mm | |
| 重量 | 11Kg | 15Kg | 25Kg | |
| 环境条件 | 工作温度 | — | 0℃~+40℃ | 0℃~+40℃ |
| 存储温度 | — | -55℃~+85℃ | -55℃~+85℃ | |
| 环境湿度 | — | 20~90%R.H. | 20~90%R.H. |
扫频信号发生器
| 参数分类 | 参数名称 | SA-SG030A （触屏版） | SA-SG030 （按键板） | SA-SG1602/1604 （软件版） |
| 基础信息 | 通道数 | 单通道 | 单通道 | 2/4 通道可选 |
| 输出波形 | 输出波形 | 正弦波、方波、三角波、白噪声、线性扫频、对数扫频 | 正弦波、方波、三角波、白噪声 | 正弦、扫频、随机、方波、脉冲、白噪声等十几种 |
| 频率特性 | 频率范围 | 0.1Hz–20kHz | 2–2kHz；20–20kHz | DC–100kHz(-3dB) |
| 频率分辨率 | 0.1Hz | 2–2kHz：±0.1Hz；20–20kHz：±1Hz | — | |
| 频率误差 | 0.01%±1Hz | 0.01%±1Hz | 精度＜1% | |
| 显示频率 | 0.1–20000.0Hz | 0–99999Hz | — | |
| 显示速度 | 1 次 / 秒 | 2–2kHz：1 次 / 秒；20–20kHz：10 次 / 秒 | — | |
| 输出指标 | 信号输出 | 5Vrms±0.8dB（10Hz–20kHz） | 1Vrms±0.5dB（20Hz–20kHz） | ±10VPEAK |
| 功率输出 | 40W（4Ω 负载、20Hz–20kHz） | 60W（4Ω 负载） | — | |
| 频响 | ≤±1dB（4Ω 负载、满功率，20Hz–20kHz） | 20Hz–20kHz≤±0.8dB（4Ω 负载、满功率） | — | |
| 指示电压 | 20Vrms±8%（10Hz–20kHz） | 25Vrms±8%（≤20V） | — | |
| 检波方式 | 有效值 | 真有效值 | — | |
| 扫描特性 | 扫描方式 | 线性、对数 | 线性、对数 | 支持扫频 |
| 扫描速度 | 0.1S–100S 可调 | 0.1S–20S 可调 | — | |
| 失真指标 | 信号输出失真 | ≤0.1%（20Hz–20kHz） | ≤±0.5%（20Hz–20kHz） | — |
| 功率输出失真 | ≤1%（4Ω 负载、满功率，20Hz–20kHz） | ≤±0.8%（4Ω 负载、满功率） | — | |
| 硬件接口 | 信号输出 | BNC | BNC | BNC |
| 功率输出 | 3 芯航空插座 | JS3-2 接线柱 | — | |
| 通信 / 供电 | AC220V | AC220V | USB2.0 | |
| 电气参数 | 供电电源 | AC220V±10% 50Hz 1.5A | AC220V±10% 50Hz 1.5A | USB 自供电 |
| 物理参数 | 外形尺寸 (宽 × 高 × 深) | 230×130×300mm | 360×207×120mm | 108×26×120mm |
| 重量 | 约 4Kg | 约 4Kg | 300g | |
| 环境条件 | 工作温度 | 0℃–50℃ | 0℃–40℃ | — |
| 存储温度 | -55℃–85℃ | -55℃–85℃ | — | |
| 湿度 | 最大 95% R.H. | 最大 95% R.H. | — | |
| 核心性能 | D/A 位数 | — | — | 16 位 |
| D/A 转换速率 | — | — | 500kHz |
标准加速度传感器
| SAPC0100BD 标准加速度传感器参数表 | ||
| 参数分类 | 参数名称 | 参数值 |
| 动态特性参数 | 灵敏度 | 1.2pC/g (160Hz) |
| 测量范围（g峰值） | ±1000g | |
| 幅值非线性 | 1% | |
| 频率响应（±10%） | 1-5,000Hz | |
| 谐振频率 | ≥15kHz | |
| 横向灵敏度 | ≤3% | |
| 绝缘电阻 | ＞10⁹Ω | |
| 电容 | ～1000PF | |
| 极性 | 正 | |
| 工作温度 | -40℃～+150℃ | |
| 冲击极限(峰值) | ±2000g | |
| 密封形式 | 激光焊接 | |
| 温度响应 | 见附图 | |
| 物理特性 | 结构形式 | 剪切 |
| 壳体材料 | 304不锈钢 | |
| 输出方式 | 侧端M5 | |
| 安装方式 | M5 | |
| 压电材料 | 压电晶体 | |
| 重量 | ～39克 | |
| 附件 | 安装螺栓 | M5 |
| 电缆线 | 双头M5低噪声屏蔽电缆2米 | |
电荷放大器
| SAPE01 电荷放大器完整技术参数表 | ||
| 参数分类 | 参数名称 | 参数值 |
| 输入特性 | 最大输入电荷量 | ±10⁶ Pc |
| 灵敏度 | 灵敏度范围 | 0.01-1000mV/Pc（源电容1nF时 -40~+60dB） |
| 灵敏度调节 | 传感器灵敏度调节 | 三位十进制按码开关，1-1099Pc/Unit，Unit为传感器对应机械量单位（如g、m/s²、N等） |
| 准确度 | 输出档位 | 0.1/1/10/100/1000mV/Unit 五档 |
| 基准条件误差 | ＜±1%（1kHz，对应基准条件下） | |
| 额定工作条件误差 | ＜±2%（1kHz，对应额定工作条件下） | |
| 高通滤波器 | 下限频率 | 0.3、1、3、10、30、100Hz 6档 |
| 允许偏差 | 0.3Hz: -3dB±1.5dB；1、3、10、30、100Hz: -3dB±1dB | |
| 衰减斜率 | -6dB/oct | |
| 低通滤波器 | 上限频率 | 0.3、1、3、10、30、100kHz 6档 |
| 允许偏差 | -3dB±1dB | |
| 衰减斜率 | -12dB/oct | |
| 输出特性 | 最大输出幅度 | ±10Vp |
| 最大输出电流 | ±5mA | |
| 最小负载电阻 | 100Ω | |
| 谐波失真度 | ＜1%（频率＜30kHz，容性负载＜47nF满幅输出时） | |
| 噪声 | 输入折合噪声 | ＜5μV（最高增益档，折合至输入端） |
| 过载指示 | 动作条件 | 输出峰值＞±10Vp（±0.5）时发光二极管点亮 |
| 保持时间 | 约2秒 | |
| 使用条件 | 预热时间 | 约30分钟 |
| 供电电源 | 交流供电 | AC110V~220V±10% |
| 直流供电 | DC±18V~±28V | |
| 物理参数 | 外形尺寸 | 70(W)×132.5(H)×200(D)mm |
| 重量 | 约2kg | |
| 基准条件 | 温度 | 20℃±2℃ |
| 相对湿度 | （45-75）%RH | |
| 供电电压 | AC220V±2% 或 DC±19-21V | |
| 负载电阻 | ＞10kΩ | |
| 额定工作条件 | 温度 | 0℃-40℃ |
| 相对湿度 | （20-90）%RH | |
| 供电电压 | AC110V~220V±10% 或 DC±18-28V | |
| 负载电阻 | ＞100Ω | |
动态数据采集器
| 参数项 | SA1804A/SA1804B | SA1808A/SA1808B | SA1816A/SA1816B | SA1824A/SA1824B | SA1832A/SA1832B |
| 通道数 | 4 | 8 | 16 | 24 | 32 |
| A/D 位数 | 24 位 | 24 位 | 24 位 | 24 位 | 24 位 |
| 输入类型 | A：电压 / IEPE B：电压 / IEPE / 电荷 | A：电压 / IEPE B：电压 / IEPE / 电荷 | A：电压 / IEPE B：电压 / IEPE / 电荷 | A：电压 / IEPE B：电压 / IEPE / 电荷 | A：电压 / IEPE B：电压 / IEPE / 电荷 |
| IEPE 激励源 | 4mA/24V | 4mA/24V | 4mA/24V | 4mA/24V | 4mA/24V |
| 信号输入范围 | ±10VPEAK | ±10VPEAK | ±10VPEAK | ±10VPEAK | ±10VPEAK |
| 信号输入带宽 - 电压 | DC~100kHz(-3dB) | DC~100kHz(-3dB) | DC~100kHz(-3dB) | DC~100kHz(-3dB) | DC~100kHz(-3dB) |
| 信号输入带宽 - IEPE | 0.3Hz~100kHz(-3dB) | 0.3Hz~100kHz(-3dB) | 0.3Hz~100kHz(-3dB) | 0.3Hz~100kHz(-3dB) | 0.3Hz~100kHz(-3dB) |
| 滤波器 | 多档模拟滤波 + 数字抗混叠滤波 | 多档模拟滤波 + 数字抗混叠滤波 | 多档模拟滤波 + 数字抗混叠滤波 | 多档模拟滤波 + 数字抗混叠滤波 | 多档模拟滤波 + 数字抗混叠滤波 |
| 内置增益 | ×1、×10、×100 | ×1、×10、×100 | ×1、×10、×100 | ×1、×10、×100 | ×1、×10、×100 |
| 精度 | ＜0.5% | ＜0.5% | ＜0.5% | ＜0.5% | ＜0.5% |
| 最高采样率 | 128kHz / 通道（并行同步） | 128kHz / 通道（并行同步） | 128kHz / 通道（并行同步） | 128kHz / 通道（并行同步） | 128kHz / 通道（并行同步） |
| 传输接口 | USB2.0 | USB2.0 | USB2.0 | USB2.0 | USB2.0 |
| 外形尺寸 (mm) | 110W×30H×126D | 269W×68H×234D | 269W×68H×234D | 445W×89H×350D | 445W×89H×350D |
| 重量 (g) | 300 | 2300 | 2500 | 4000 | 4000 |
| 供电电源 | USB 接口自供电 | 220V 50Hz/110V 60Hz | 220V 50Hz/110V 60Hz | 220V 50Hz/110V 60Hz | 220V 50Hz/110V 60Hz |
| D/A 数字信号源模块 | 无 | 可选配 | 可选配 | 可选配 | 可选配 |
| 光电隔离 I/O 模块 | 无 | 可选配 | 可选配 | 无 | 无 |
