闭环标定传感器振动台采集系统
闭环标定传感器振动台采集系统闭环标定系统在开环基础上增加了闭环控制器和专用频响控制软件用户通过软件设定目标振动量级，控制器实时接收由标准加速度传感器和电荷放大器反馈回来的实际振动信号，并与设定值进行比较，自动调节功率放大器的输出，从而精确驱
产品详情

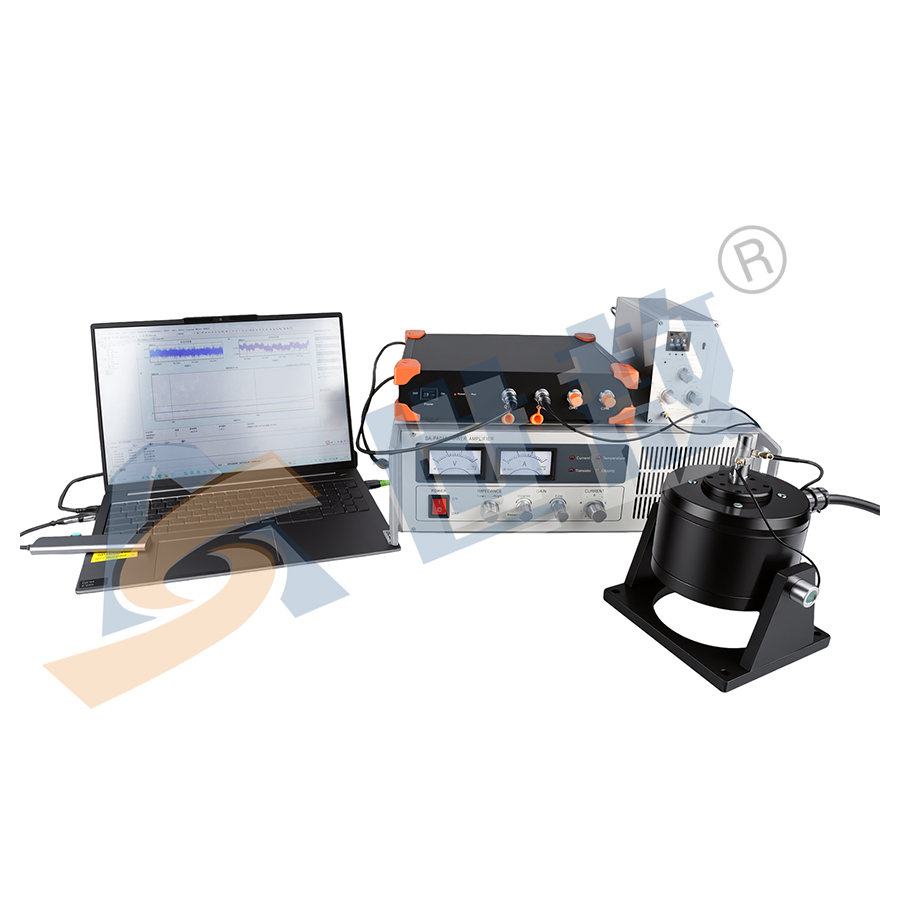

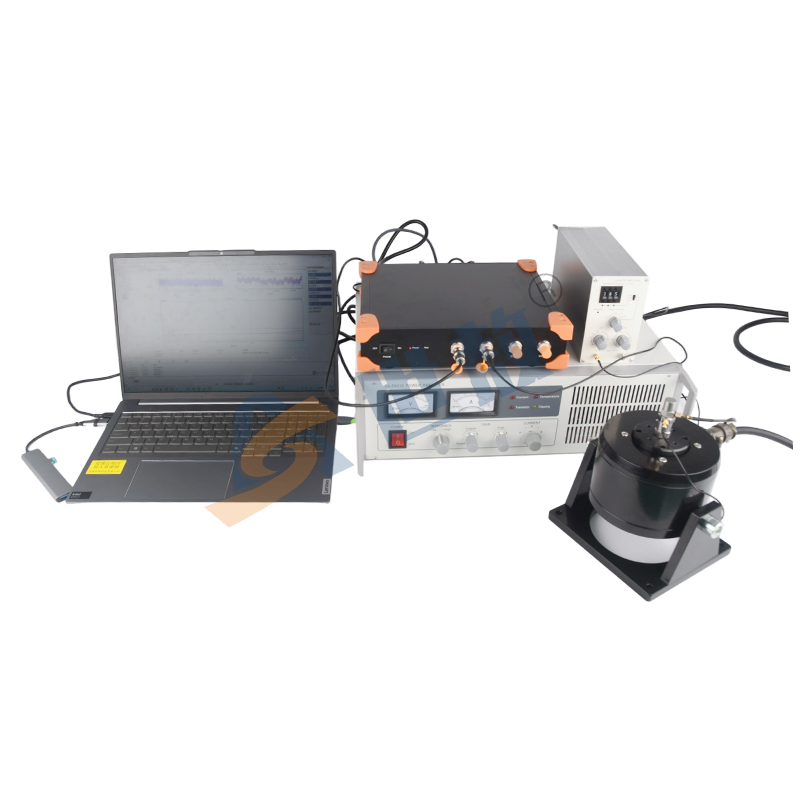

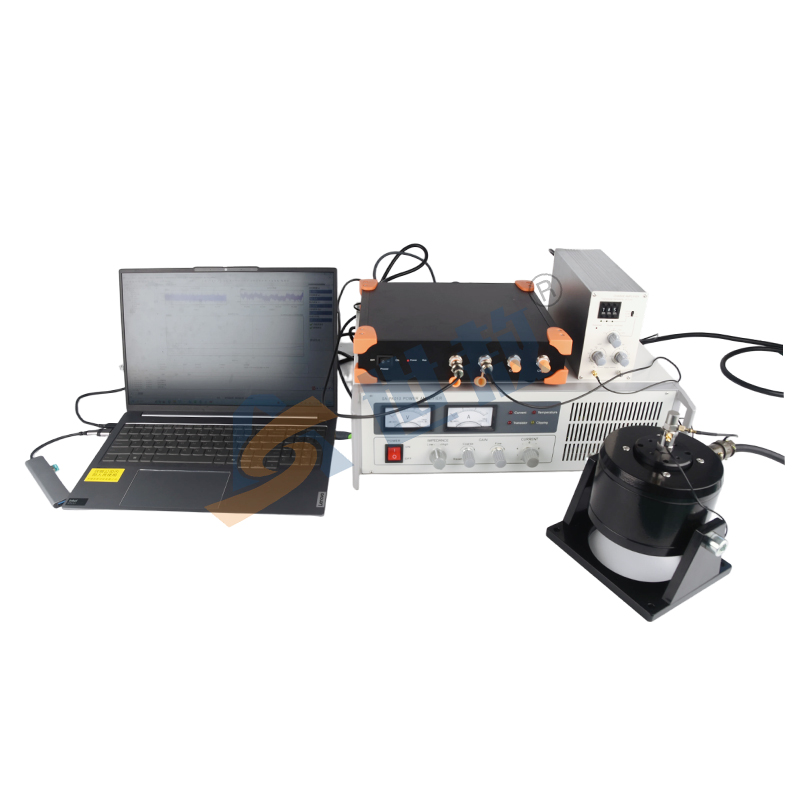

闭环标定传感器振动台采集系统
产品概述
闭环标定系统在开环基础上增加了闭环控制器和专用频响控制软件用户通过软件设定目标振动量级，控制器实时接收由标准加速度传感器和电荷放大器反馈回来的实际振动信号，并与设定值进行比较，自动调节功率放大器的输出，从而精确驱动标定振动台稳定振动。
SA-JZ005TB（50N标定振动台）
SA-PA010（功率放大器）
SAPC0100BD（标准加速度传感器）
SAPE01(电荷放大器）
SA1804B2（闭环动态采集控制器）
SA-PXRJ(闭环控制软件)
标定振动台组合参数说明
标定振动台
| 参数项 | SA-JZ005TB | SA-JZ045TBD | SA-JZ010TB | SA-JZ020TB |
| 产品类型 | 小型电动式振动台 | 振动台 | 标准振动台 | 振动台 |
| 最大激振力 / 额定出力 | ≥50N（正弦 peak） | ≥45N pk | ≥100N pk（200N 风冷） | 200N（正弦 / 随机峰值） |
| 最大振幅 | ±5mm | 8mm pk-pk | 12.7mm pk-pk | ±10mm |
| 最大峰值速度 | 1.5m/s | 1.65m/s pk | 1.4m/s pk | — |
| 最大峰值加速度 | 200m/s2 | 45g pk（空载） | 55g pk（空载） | 30g pk |
| 最大输入电流 | ≤7A | 5A rms | 15A rms（25A 风冷） | ≤14A rms |
| 频率范围 | 5Hz-12kHz | 10-18kHz | 5-10kHz | DC-4kHz |
| 可动部件质量 | 0.25Kg | 100g | 190g | 0.68Kg |
| 支撑刚度 | 4N/mm | 12N/mm | 5.6N/mm | 3N/mm |
| 外形尺寸 | Φ138×154mm | Φ148×140mm | Φ190×160mm | Φ180×245mm |
| 重量 | 8.5Kg | 8.5Kg | 15Kg | 19Kg |
| 输出 / 连接方式 | 台面 Φ64/M5 | 台面 Φ29/M5 | 台面 Φ40/M5 | 顶杆和台面 / M5 |
| 推荐配套功放 | SA-PA010 | SA-PA020 | SA-PA050 | BYD-PA050 及以上 |
| 动圈直流电阻 | 0.7Ω | — | — | 0.8Ω |
| 安装尺寸 | 152×128/4-Φ8mm | — | — | 200×160/4-Φ10mm |
功率放大器
| 参数分类 | 参数名称 | SA-PA010 | SA-PA020 | SA-PA050 |
| 基础指标 | 额定输出功率 | 100VA | 200VA | 500VA |
| 额定输出电压 | 10Vrms | 16Vrms | 25Vrms | |
| 额定输出电流 | 10Arms | 12Arms | 20Arms | |
| 输入阻抗 | ＞10kΩ | ＞10kΩ | ＞10kΩ | |
| 频率特性 | 频率响应（直流） | 0-50kHz±1dB | 0~50kHz±1dB | 0-50kHz±1dB |
| 频率响应（交流） | 20-50kHz±1dB | 20~50kHz±1dB | 20-50kHz±1dB | |
| 满功率频率范围 | 20-5kHz | 20~5kHz | 20-5kHz | |
| 降额功率频率范围 | 0-50kHz | 0~10kHz | 0-50kHz | |
| 增益指标 | 低阻抗增益 | 5V/V±2dB | 7V/V±2dB | 10V/V±2dB |
| 高阻抗增益 | 5A/V±2dB | 8A/V±2dB | 16A/V±2dB | |
| 失真与信噪比 | 低阻抗非线性失真 | ＜0.5% | ＜1% | ＜1% |
| 高阻抗非线性失真 | ≤1% | — | — | |
| 低阻抗信噪比 | ＞80dB | ≥80dB | ≥80dB | |
| 高阻抗信噪比 | ＞60dB | ≥60dB | ≥60dB | |
| 保护与指示 | 输出限流 | 可调 | 3~12Arms 可调 | 5-20Arms 可调 |
| 过热保护 | 输出晶体管温度保护 | ≤85℃±5℃ | ≤85℃±50℃ | |
| 指示功能 | 失效指示、削波指示 | 电压 / 电流指示、削波指示 | 电压 / 电流指示、削波指示 | |
| 电压 / 电流表误差 | — | ±5% | ±5% | |
| 电气与物理 | 供电电源 | 220V±10%，50Hz±2Hz | AC220V 50Hz 2A | AC220V 50Hz 5A |
| 外形尺寸 (宽 × 高 × 深) | 449×132.5×320mm | 450×150×385mm | 440×132.5×480mm | |
| 重量 | 11Kg | 15Kg | 25Kg | |
| 环境条件 | 工作温度 | — | 0℃~+40℃ | 0℃~+40℃ |
| 存储温度 | — | -55℃~+85℃ | -55℃~+85℃ | |
| 环境湿度 | — | 20~90%R.H. | 20~90%R.H. |
标准加速度传感器
| SAPC0100BD 标准加速度传感器参数表 | ||
| 参数分类 | 参数名称 | 参数值 |
| 动态特性参数 | 灵敏度 | 1.2pC/g (160Hz) |
| 测量范围（g峰值） | ±1000g | |
| 幅值非线性 | 1% | |
| 频率响应（±10%） | 1-5,000Hz | |
| 谐振频率 | ≥15kHz | |
| 横向灵敏度 | ≤3% | |
| 绝缘电阻 | ＞10⁹Ω | |
| 电容 | ～1000PF | |
| 极性 | 正 | |
| 工作温度 | -40℃～+150℃ | |
| 冲击极限(峰值) | ±2000g | |
| 密封形式 | 激光焊接 | |
| 温度响应 | 见附图 | |
| 物理特性 | 结构形式 | 剪切 |
| 壳体材料 | 304不锈钢 | |
| 输出方式 | 侧端M5 | |
| 安装方式 | M5 | |
| 压电材料 | 压电晶体 | |
| 重量 | ～39克 | |
| 附件 | 安装螺栓 | M5 |
| 电缆线 | 双头M5低噪声屏蔽电缆2米 | |
电荷放大器
| SAPE01 电荷放大器完整技术参数表 | ||
| 参数分类 | 参数名称 | 参数值 |
| 输入特性 | 最大输入电荷量 | ±10⁶ Pc |
| 灵敏度 | 灵敏度范围 | 0.01-1000mV/Pc（源电容1nF时 -40~+60dB） |
| 灵敏度调节 | 传感器灵敏度调节 | 三位十进制按码开关，1-1099Pc/Unit，Unit为传感器对应机械量单位（如g、m/s²、N等） |
| 准确度 | 输出档位 | 0.1/1/10/100/1000mV/Unit 五档 |
| 基准条件误差 | ＜±1%（1kHz，对应基准条件下） | |
| 额定工作条件误差 | ＜±2%（1kHz，对应额定工作条件下） | |
| 高通滤波器 | 下限频率 | 0.3、1、3、10、30、100Hz 6档 |
| 允许偏差 | 0.3Hz: -3dB±1.5dB；1、3、10、30、100Hz: -3dB±1dB | |
| 衰减斜率 | -6dB/oct | |
| 低通滤波器 | 上限频率 | 0.3、1、3、10、30、100kHz 6档 |
| 允许偏差 | -3dB±1dB | |
| 衰减斜率 | -12dB/oct | |
| 输出特性 | 最大输出幅度 | ±10Vp |
| 最大输出电流 | ±5mA | |
| 最小负载电阻 | 100Ω | |
| 谐波失真度 | ＜1%（频率＜30kHz，容性负载＜47nF满幅输出时） | |
| 噪声 | 输入折合噪声 | ＜5μV（最高增益档，折合至输入端） |
| 过载指示 | 动作条件 | 输出峰值＞±10Vp（±0.5）时发光二极管点亮 |
| 保持时间 | 约2秒 | |
| 使用条件 | 预热时间 | 约30分钟 |
| 供电电源 | 交流供电 | AC110V~220V±10% |
| 直流供电 | DC±18V~±28V | |
| 物理参数 | 外形尺寸 | 70(W)×132.5(H)×200(D)mm |
| 重量 | 约2kg | |
| 基准条件 | 温度 | 20℃±2℃ |
| 相对湿度 | （45-75）%RH | |
| 供电电压 | AC220V±2% 或 DC±19-21V | |
| 负载电阻 | ＞10kΩ | |
| 额定工作条件 | 温度 | 0℃-40℃ |
| 相对湿度 | （20-90）%RH | |
| 供电电压 | AC110V~220V±10% 或 DC±18-28V | |
| 负载电阻 | ＞100Ω | |
动态数据采集器
| 型号参数 | SA1804B2 | SA1808A2/SA1808B2 | SA1816A2/SA1816B2 | SA1824A2/SA1824B2 | SA1832A2/SA1832B2 |
| 输入通道数 | 4 | 8 8 | 16 16 | 24 24 | 32 32 |
| AD分辨率 | 24位 | 24位 24位 | 24位 24位 | 24位 24位 | 24位 24位 |
| 采样方式 | 并行同步采样 | 并行同步采样 | 并行同步采样 | 并行同步采样 | 并行同步采样 |
| 采样速率 | 最高128KHz/CH，多档可设置 | 最高128KHz/CH，多档可设置 | 最高128KHz/CH，多档可设置 | 最高128KHz/CH，多档可设置 | 最高128KHz/CH，多档可设置 |
| 数据传输接口 | USB2.0 | USB2.0 | USB2.0 | USB2.0 | USB2.0 |
| 信噪比 | ≥100 dB | ≥100 dB ≥100 dB | ≥100 dB ≥100 dB | ≥100 dB ≥100 dB | ≥100 dB ≥100 dB |
| 线性度 | 满度的0.1％ | 满度的0.1％ 满度的0.1％ | 满度的0.1％ 满度的0.1％ | 满度的0.1％ 满度的0.1％ | 满度的0.1％ 满度的0.1％ |
| 输入方式 | 电压/IEPE/电荷输入，可通过软件设置 | 电压/IEPE/电荷输入， 可通过软件设置 | 电压/IEPE/电荷输入， 可通过软件设置 | 电压/IEPE/电荷输入， 可通过软件设置 | 电压/IEPE/电荷输入， 可通过软件设置 |
| 电压输入范围 | ±10VP | ±10VP ±10VP | ±10VP ±10VP | ±10VP ±10VP | ±10VP ±10VP |
| IEPE激励电源 | (4mA±1mA) /(20-24VDC) | (4mA±1mA) /(20-24VDC) | (4mA±1mA) /(20-24VDC) | (4mA±1mA) /(20-24VDC) | (4mA±1mA) /(20-24VDC) |
| 电荷输入范围 | ±10000Pc | ±10000Pc ±10000Pc | ±10000Pc ±10000Pc | ±10000Pc ±10000Pc | ±10000Pc ±10000Pc |
| 最大分析频宽（电压输入） | DC-50KHz | DC-50KHz DC-50KHz | DC-100KHz DC-100KHz | DC-100KHz DC-50KHz | DC-100KHz DC-50KHz |
| 最大分析频宽（IEPE输入） | 0.3Hz-50KHz | 0.3Hz-50KHz 0.3Hz-50KHz | 0.3Hz-100KHz 0.3Hz-100KHz | 0.3Hz-100KHz 0.3Hz-50KHz | 0.3Hz-100KHz 0.3Hz-50KHz |
| 最大分析频宽（电荷输入） | 0.3Hz-50KHz | 0.3Hz-50KHz 0.3Hz-50KHz | 0.3Hz-100KHz 0.3Hz-100KHz | 0.3Hz-100KHz 0.3Hz-50KHz | 0.3Hz-100KHz 0.3Hz-50KHz |
| 最大分析频宽（D/A转换位数） | 16位 | 16位 | 16位 | 16位 | 16位 |
| 最大分析频宽（D/A转换速率） | 500KHz | 500KHz | 500KHz | 500KHz | 500KHz |
| 最大分析频宽（DA输出） | 2通道 | 2通道 | 2通道 | 2通道 | 2通道 |
| 最大分析频宽（供电电源） | 100 – 240V AC ,50/60Hz | 100 – 240V AC ,50/60Hz 100 – 240V AC ,50/60Hz | 100 – 240V AC ,50/60Hz 100 – 240V AC ,50/60Hz | 220V 50Hz / 110V 60Hz 220V 50Hz / 110V 60Hz | 220V 50Hz / 110V 60Hz 220V 50Hz / 110V 60Hz |
| 最大分析频宽（信号输出带宽） | DC - 100kHz(-3dB) | DC - 100kHz(-3dB) | DC - 100kHz(-3dB) | DC - 100kHz(-3dB) | DC - 100kHz(-3dB) |
| 最大分析频宽（信号输出范围） | ±10VPEAK | ±10VPEAK | ±10VPEAK | ±10VPEAK | ±10VPEAK |
| 最大分析频宽（外形尺寸） | W270mm×H55mm ×D250mm | W269mm×H68mm×D234mm W270mm×H55mm×D250mm | W269mm×H68mm×D234mm W270mm×H55mm×D250mm | W445mm×H89mm×D350mm | W445mm×H89mm×D350mm |
| 最大分析频宽（工作温度） | 0~ 40℃ | 0~ 40℃ 0~ 40℃ | 0~ 40℃ 0~ 40℃ | 0~ 40℃ 0~ 40℃ | 0~ 40℃ 0~ 40℃ |
| 最大分析频宽（截止频率） | 采样速率的1/2.56倍,设置采样速率时同步设定 | 采样速率的1/2.56倍,设置采样速率时同步设定 | 采样速率的1/2.56倍,设置采样速率时同步设定 | 采样速率的1/2.56倍,设置采样速率时同步设定 | 采样速率的1/2.56倍,设置采样速率时同步设定 |
| 最大分析频宽（滤波器） | 每通道独立的模拟滤波+数字抗混叠滤波 | 每通道独立的模拟滤波 +数字抗混叠滤波 | 每通道独立的模拟滤波 +数字抗混叠滤波 | 每通道独立的模拟滤波 +数字抗混叠滤波 | 每通道独立的模拟滤波 +数字抗混叠滤波 |
| 最大分析频宽（硬件放大倍数） | 1倍、10倍、100倍 | 1倍、10倍、100倍 | 1倍、10倍、100倍 | 1倍、10倍、100倍 | 1倍、10倍、100倍 |
| 最大分析频宽（重量） | 2.5Kg | 2.5Kg | 2.5Kg | 约4 Kg | 约4 Kg |
| 最大分析频宽（阻带衰减） | 约100dB/oct | 约100dB/oct | 约100dB/oct | 约100dB/oct | 约100dB/oct |
| 电荷输入 | 优于1％ | 优于1％ 优于1％ | 优于1％ 优于1％ | 优于1％ 优于1％ | 优于1％ 优于1％ |
| 系统准确度: 电压/IEPE输入 | 优于0.5％ | 优于0.5％ | 优于0.5％ | 优于0.5％ | 优于0.5％ |
| 系统准确度: 电压/IEPE输入 | 优于0.5％ | 优于0.5％ | 优于0.5％ | 优于0.5％ |
