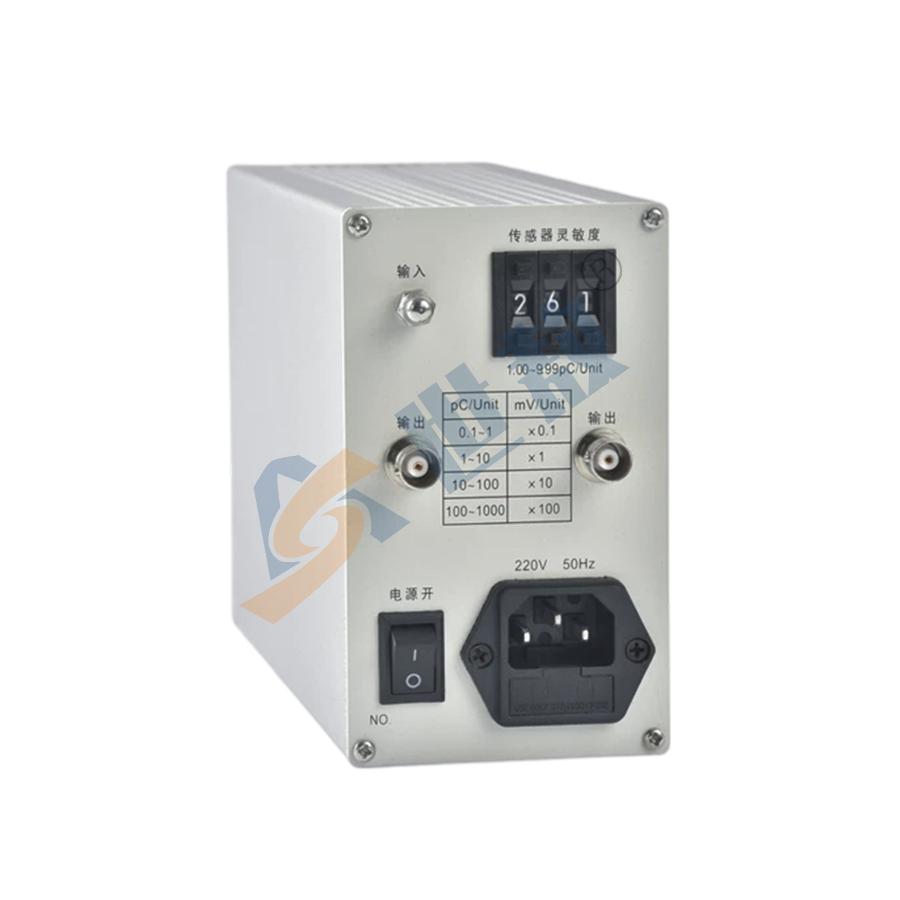

准静态电荷放大器 SAPE01JTY
准静态电荷放大器 SAPE01JTY 产品概述 SAPE01JTY 准静态电荷放大器压电传感器专用配接 高精度力学测量 进口核心器件 | 多模式测量 | 科研 / 工
产品详情
准静态电荷放大器 SAPE01JTY
产品概述
SAPE01JTY 准静态电荷放大器压电传感器专用配接 高精度力学测量 进口核心器件 | 多模式测量 | 科研 / 工业 / 院校专用力学检测设备
产品优势
✓ 信号接收更精准
✓ 覆盖静 / 动态测量
✓ 适配不同检测需求
✓ 通带平坦，信噪比更高
✓ 满足多测点需求
✓ 整机可靠性媲美进口仪器
适用范围
本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械振动进行监测和研究。
产品参数
通道数: 1通道也可组合成4-12通道机箱 |
输入电荷量: 0～±106pC |
传感器灵敏度适调: 1.00～9.99 pC/Unit |
输出灵敏度:电荷放大器前面板的输出倍乘示值决定 Ⅰ：0.1、0.2、0.5、1、2、5、10、20、50、100 mV/Unit |
准确度: ≤±1% |
频率范围: 2μHz～100KHz |
低通滤波器(-3±1.5dB): 100、1k、10kHz ，LIN |
衰减斜率: -12±1dB/oct |
输出电压：±10Vp/10mA,传感器灵敏系数≦8.00； |
±5Vp/10mA,传感器灵敏系数>8.00。 |
工作方式: 准静态、动态、复位 |
输出噪声：≤30mVrms |
零点漂 移: ≤0.03pC／S |
数字显示: 0.000～9.999V |
显示模式: DC（直流） |
分辨率:1 mV |
精度: ≤±0.3%±3字 |
工作温度: -10～50℃ |
电源: 220V±10% 48～52Hz |
尺寸:75（宽）×127（高）×204(深)mm(单通道机箱尺寸） |
重量: 约1.5Kg |
工作原理
本电荷放大器由输入级、AD转换器、DA转换器、单片机控制、中间放大级、低通滤波器、传感器适调级、输出放大级、数字显示等功能单元组成。
输入级是以一个MOS场效应对管为中心的高性能运算放大器构成，它的反馈环节由三只高绝缘的电容构成，以此形成一个积分网络，对输入进行积分。这个输入电流是由压电传感器内部高阻抗压电元件上产生的电荷形成的，输入端是一“虚地”，传感器产生的电荷不会在输入端积累，而是直接进入选定的量程电容。放大器的作用是对该电流抗衡，使形成与电荷成比例的输出电压。图1表示压电加速度计和前置放大器相连的等效电路。
