准静态电荷放大器SAPE01JTYP

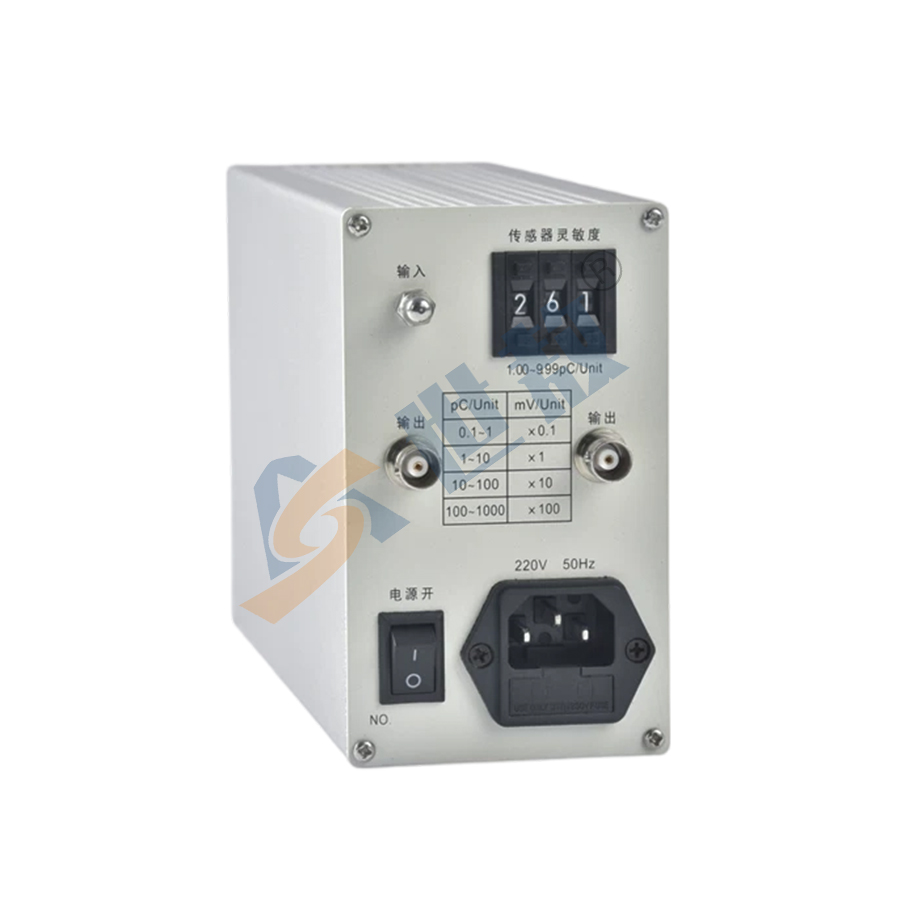

准静态电荷放大器 SAPE01JTYP

 产品概述

          SAPE01JTYP型准静态电荷放大器（零漂移）是一种输入阻抗极高前置放大器，其输出电压量正比于输入电荷量。与压电式力、压力、加速度传感器配接，可对振动、冲击、压力等瞬态脉冲信号的动态测量,也可对力、压力传感器进行准静态标定。在力学测量方面,具有独特的优势。该产品广泛应用于航空、航天、动力、兵器、机械、建筑、电力、环境试验等领域，是科研所、高等院校、工矿企业不可缺少的重要设备。

      本产品采用AD转换器跟踪电荷输入级电压，能够区分加载电压和电荷漂移电压，漂移电压超低，近乎零，并且能超长时间保持加载电压，对于脉动直流电压中的直流电压也能超长时间保持。

      针对工程应用的需要，对关键部件全部采用进口器件，极大的提高了整机可靠性，使之与进口仪器媲美。

 产品优势

●超低的漂移　

●超长时间的数值保持

●可自动跟踪脉动直流电压的漂移

●极高输入阻抗可达1014Ω

●宽频带 2μHz～100KHz

●准静态、动态多种模式可选

     ●多档低通滤波

 适用范围

       本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械振动进行监测和研究。

 产品参数

 工作原理

         本电荷放大器由输入级、AD转换器、DA转换器、单片机控制、中间放大级、低通滤波器、传感器适调级、输出放大级、数字显示等功能单元组成。

输入级是以一个MOS场效应对管为中心的高性能运算放大器构成，它的反馈环节由三只高绝缘的电容构成，以此形成一个积分网络，对输入进行积分。这个输入电流是由压电传感器内部高阻抗压电元件上产生的电荷形成的，输入端是一“虚地”，传感器产生的电荷不会在输入端积累，而是直接进入选定的量程电容。放大器的作用是对该电流抗衡，使形成与电荷成比例的输出电压。下图表示压电加速度计和前置放大器相连的等效电路。
