SACL001ZK压电式阻抗头
压电式阻抗头传感器，SACL系列压电式力/加速度传感器是利用石英晶体的正压电效应设计制造的，环形结构动态测量响应快。SACL系列力/加速度传感器的外壳是经
产品详情
SACL001ZK压电式阻抗头
产品概述
压电式阻抗头传感器，SACL系列压电式力/加速度传感器是利用石英晶体的正压电效应设计制造的，环形结构动态测量响应快。SACL系列力/加速度传感器的外壳是经过焊接密封，绝缘件采用高绝缘性能的聚四氟乙稀。
产品特点
1、体积小、重量轻、刚度大
2、能同时测量力值和加速度值
3、适用于机械阻抗测量及激振模态分析
适用范围
应用领域:碰撞测试、疲劳测试、压力检测、跌落测试、断裂测试等。
产品参数
| 参数 | 型号（PE电荷输出） | 型号(ICP电压输出) |
| SACL001ZK | SACLOO1ZKE | |
| 灵敏度(20±5°C)A/F | A:~50mV/g;F:5mV/N | A:~50mV/g;F:10mV/N |
| 测量范围 | A:±100g;F:±1000N | A:±100g;F:±500N |
| 工作电压（恒流源） | 18~28VDC | 18~28VDC |
| 工作电流 | 2~10mA | 2~10mA |
| 频率范围 | A:0.5-5KHz;F:>50kHz | A:0.5-5KHz;F:>50kHz |
| 工作温度范围 | -40~120°C | -40~120°C |
| 重量 | 55g | 58 g |
| 外形尺寸 | Φ19*H32.5 | Φ19*H22 |
| 壳体材料 | 高强度不锈钢 | 高强度不锈钢 |
| 安装 | 2－M5 | 2－M5 |
| 敏感材料 | 陶瓷/石英 | 陶瓷/石英 |
| 输出方式 | 侧端L5插座 | 侧端L5插座 |
| 连接电缆 | 2米BNC/L5 电缆 | 2米BNC/L5 电缆 |
工作原理

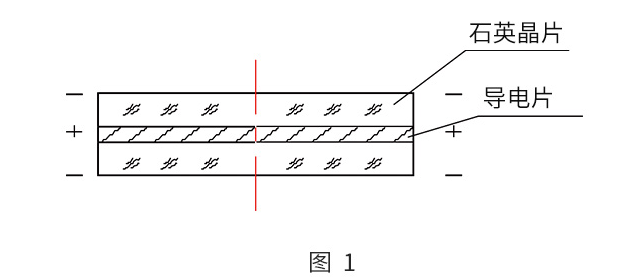

系列力传感器的原理如图1所示，它是利用石英晶体的纵向压电效应设计制造的。当它受外力作用时，经过传感器膜片作用于石英晶体片，其表面即产生与被测力成正比的电荷，这就实现了机电转换。其精度可达0.03%。

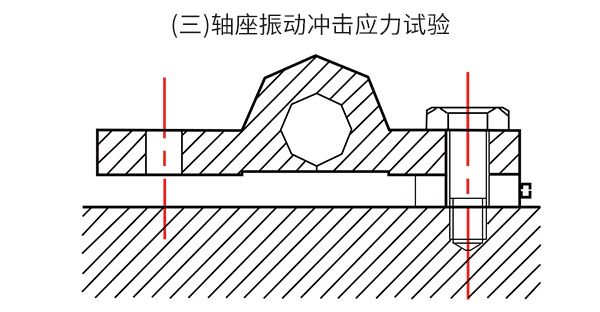

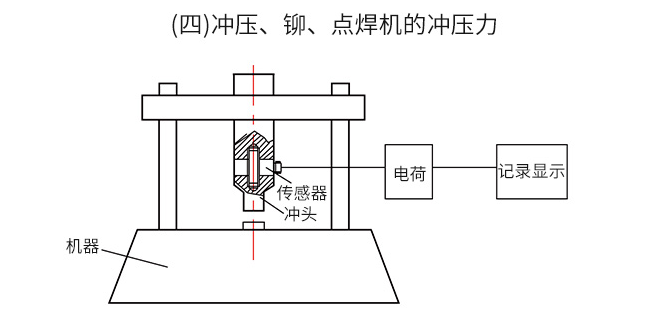

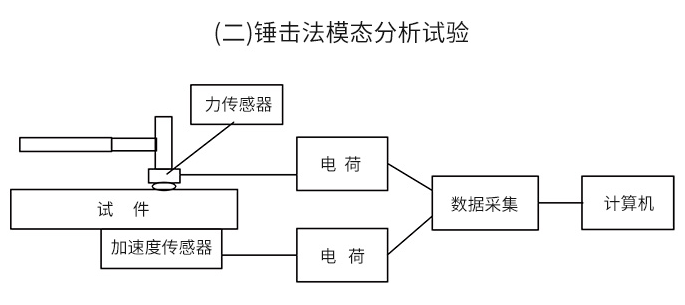

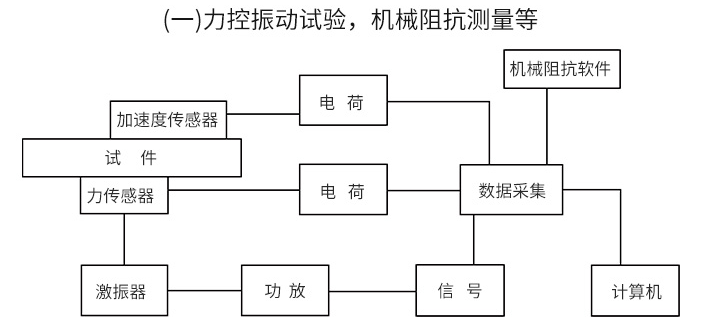

应用及安装组套
产品展示
