 产品概述

          三向压电铣削测力仪是由底板、中板、隔离板、上板与四个压电石英晶体三维力传感器构成，用螺钉连接。刚性好,固有频率高,灵敏度高,线性和重复性好。

 产品特点

    1、固有频率高

    2、灵敏度高

    3、线性和重复性好

 产品参数

产品结构

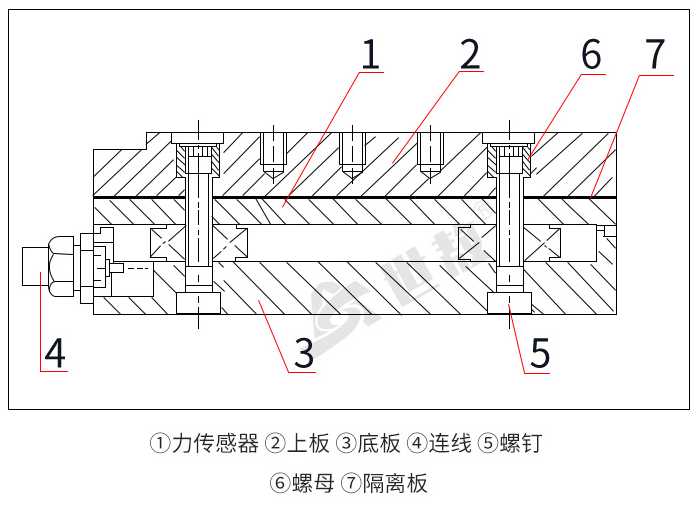

三向压电铣削测力仪结构图

测力仪是由底板、中板、隔离板、上板与四个压电石英晶体三维力传感器构成，用螺钉连接。

测试原理

         如前所述，该测力仪主要是由四个压电式三维力传感器组成的。由三维力传感器的力学特性可知，该测力仪也具有将空间任何方向的力分解成三个相互正交的分力。根据需要，通过控制测力仪的刚度（由结构尺寸决定）和预紧力的大小，我们就可以设计出不同测力范围和频率范围的测力平台。

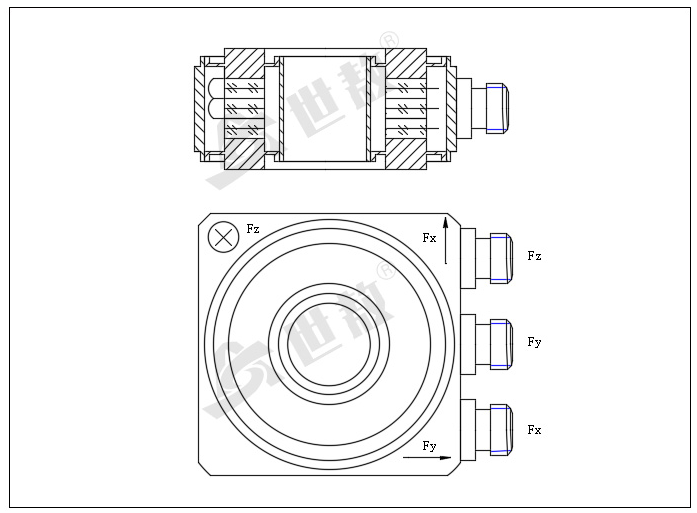

压电石英晶体三维力传感器的结构

         这种传感器有三对不同切型的石英晶片装入壳体内构成。其中一对采用具有纵向压电效应的切片，只能测量垂直平台的Z向力；而另外两对晶片由于采用具有切向效应的切型，且相互灵敏度方向成900放置，因此可测X，Y向的分力。这样空间任何方向的力作用在传感器上时，传感器便能自动地将力分解为空间相互正交的三个分力。

 产品特点

三向压电铣削测力仪特点

      该测力仪刚性好、固有频率高、灵敏度高，线性和重复性好，滞后小，向间干扰均在5%以下。无论从结构刚性、结构对称性、结构工艺性还是结构稳定性，该测力平台都具有明显的优越性。它使用方便，便于操作，和国外同类产品相比，价格便宜得多。

压电石英晶体三维力传感器特点

         刚性好。石英的弹性系数E=8000kg/mm2，而通常石英晶片厚只有约1mm，因此整个传感器的刚度相当于一个实心铸铁块的刚度。灵敏度高。因为压电传感器属于“无位移”型传感器，理论上电荷量只与应力有关，而与位移无关，这样系统的刚性可以大些，而对灵敏度没有太大的影响。

         线性好，而且一般情况下几乎没有滞后现象。频率响应宽。特别适合动态测量，X、Y两向固有频率均在5kHz以上，而Z向固有频率可达25kHz以上，若装在合适结构中，频响还可提高。

          稳定性好。时间老化低，无热释电现象，对温度敏感性比电阻电感传感器要小得多，因此灵敏度基本保持为常数。调整、使用方便。压电系统没有绝对零点，可以选定任意给定的状态作为零点。在准静态测量中，力的动态部分比稳态部分小很多。若希望将动态部分放大或只显示动态部分，只需将电荷放大器清零，并且将灵敏度换到高档即可，而不管静态部分的大小。这一点对自适应控制和用概率论方法进行数据处理十分有意义。
